HW10 Pro-Temizlik ve Bakım

Metal boru montajı ve demontajı

Metal boruyu “klik” sesi duyulana kadar ana gövdeye dikey olarak yerleştirin. Metal borunun sıkıca kilitlendiğinden emin olun (Şek 1). Metal boruyu çıkarmak için metal boru serbest bırakma düğmesini sonuna kadar bastırın ve metal boruyu yukarı doğru çekin.(Şekil 2)
Pil paketinin montajı ve demontajı
1.Pil takımını yuva boyunca kaydırın ve bir “klik” sesi duyulana kadar pil takımını aşağıya doğru sıkıca bastırın. Pil takımı kilitli.
2. Pil paketini serbest bırakma düğmesine basın ve pil paketinin kilidini açmak için pil paketini düzeneğin ters yönünde çekin.
Not: Pil takımının değiştirilmesi haricinde, pil takımının sık sık çıkarılmasına gerek yoktur.

El tipi elektrikli süpürge tertibatı

El süpürgesinin toz haznesi emme girişini ana gövde kapağının oluğuna yerleştirin.
El süpürgesini "klik" sesi duyulana kadar metal boruya doğru itin, el süpürgesi ana gövdeye başarıyla monte edilir. Bu sırada makine dik elektrik süpürgesi olarak kullanılmaktadır (Şekil 4). Elektrikli el süpürgesini çıkarmak için, el tipi elektrikli süpürgeyi serbest bırakma düğmesine basmanız ve elektrikli el süpürgesini çapraz olarak yukarı doğru kaldırmanız yeterlidir. (Şekil 5)

Şarj tabanı aksamı

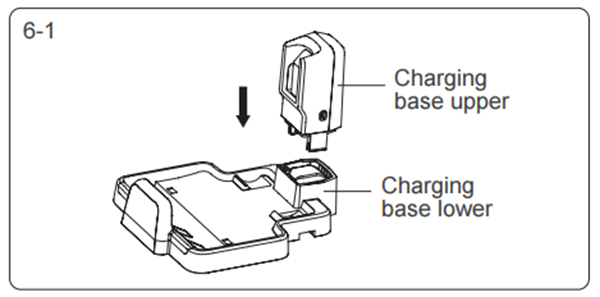

Bir "klik" sesi duyulana kadar şarj tabanının üst kısmını şarj tabanının altına doğru bastırın. (Şekil 6-1)

Şarj tutucu tertibatı

Tutucu 1 ve tutucu 2'yi bir "klik" sesi duyulana kadar şarj tabanına bastırın.(Şek6-2)

Makineyi şarj standına yerleştirin

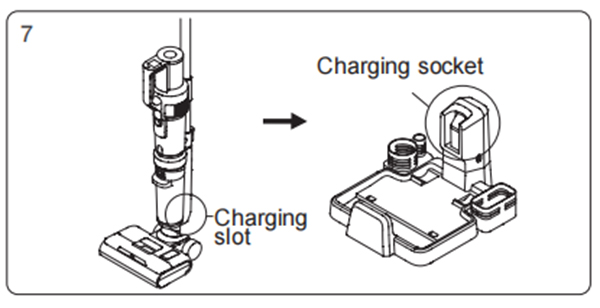

Makineyi tekrar şarj istasyonuna koymak için, makineyi kaldırmak üzere makine kolunu tutun, makinenin alt kısmındaki şarj yuvasını şarj ünitesindeki şarj yuvasına doğrultun ve makineyi şarj ünitesine yerleştirin. Makineyi kullanmak için makinenin kolunu tutun ve makineyi şarj tabanından kaldırın.(Şek7)

Kirli su deposu montajı ve demontajı

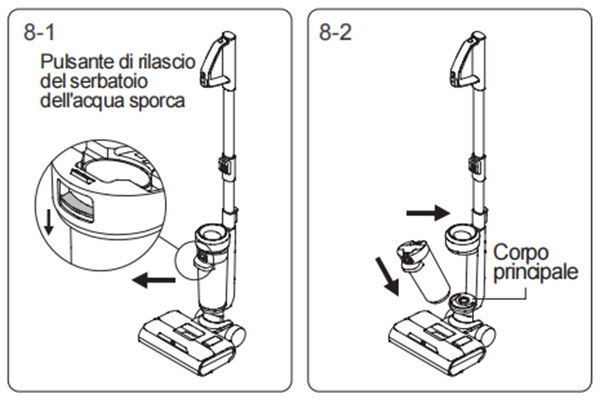

Kirli su tankını çıkarmak için bir elinizle makineyi, diğer elinizle kirli su tankını tutun, kirli su tankı açma tuşuna basarak kirli su tankını dışarı çekin. (Şekil 8-1)
Kirli su tankını monte etmek için, kirli su tankı tabanını ana gövdeye yerleştiriniz, kirli su tankını “klik” sesi duyulana kadar ana gövdeye doğru itiniz. (Şekil 8-2)

Fırça merdanesi penceresi ve fırça merdanesi montajı ve demontajı

Fırça rulosu penceresini çıkarmak için, fırça rulosu penceresi mandalını tutun ve fırça rulosu penceresini çıkarmak için yukarı doğru çekin.

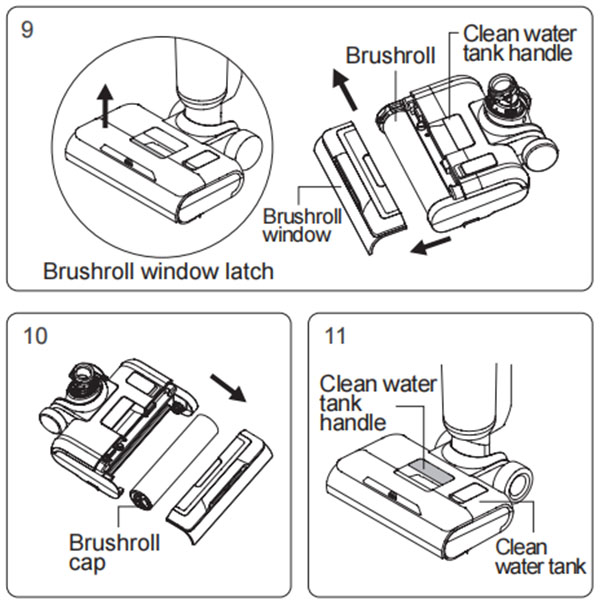

Fırça rulosu penceresini monte etmek için fırça rulosu penceresinin iki tarafındaki klipsleri zemin başlığının iki tarafındaki yuvalarla hizalayın. Bir “klik” sesi duyulana kadar fırça rulosu penceresini aşağı doğru bastırın. (Şekil 9)
Fırça merdanesinin sökülmesi/takılması: Fırça merdanesini çıkarmak için fırça merdanesinin sol kapağını parmağınızla dışarı çekin. Fırça rulosu kapağını tutun, fırça rulosunu sol taraftan dişliye kaydırın, fırça rulosunu başlığa yerleştirin. (Şekil 10)
Temiz su deposu montajı ve demontajı
Temiz su tankını çıkarmak için temiz su tankının kulpunu tutun ve temiz su tankını dışarı çekin. Temiz su deposunu monte etmek için, temiz su deposunu tekrar ağızlığa yerleştirin ve fırça rulosu penceresiyle hizalayın. (Şekil 11)

Ürünün Kullanımı

Not: İlk kez kullanırken lütfen makineyi kullanmadan önce tamamen şarj edin.

Dik elektrikli süpürge kullanımı

Kol açma/kapama düğmesine basın, LCD ekran ve dekoratif ışıklar yanacaktır, varsayılan Otomatik moddadır (Şek 12), Zemin moduna geçmek için mod düğmesine basın (Şek 13), zemin moduna geçmek için mod düğmesine iki kez basın Turbo modunda (Şek 14), Halı moduna geçmek için mod düğmesine üç kez basın (Şek 15).

Otomatik moda geri dönmek için mod düğmesine tekrar basın. Makineyi kapatmak için tutamak açma/kapama düğmesine tekrar basın, görüntü ekranı ve dekoratif ışıklar söner.

Not:

1. Halıyı temizlerken lütfen önce yer başlığını temizleyin (detaylar için "Temizlik ve Bakım, Yer Başlığı Temizliği" bölümüne bakın) ve halı fırça rulosunu değiştirin.
2. Zemin temizliği veya kendi kendine temizlik sırasında lütfen fırça rulosu penceresinin yukarıya doğru kaydırıldığından emin olun.(Şekil 16-1)
3. Halı temizliği sırasında fırça rulosu penceresinin aşağıya doğru kaydırıldığından emin olunuz.(Şekil16-2)
4. Pil seviyesi %20'nin altına düştüğünde Halı moduna ve Turbo moduna geçilemez.

Su püskürtme işlevi

Dik elektrikli süpürge çalışırken, su püskürtme düğmesine basın, püskürtme ağzı yelpaze şeklinde su püskürtür; su püskürtmeyi durdurmak için su püskürtme düğmesini bırakın. (Şekil 17)

El süpürgesi kullanımı

Elde taşınır süpürgeyi çıkarın, elde taşınır açma/kapama düğmesine basın, ekran ve dekoratif ışıklar yanacaktır, varsayılan olarak ECO modundadır (Şek 18), MAX moduna geçmek için elde taşınır mod düğmesine basın (Şek 19), Ardından tuşuna basın. ECO moduna geri dönmek için el tipi mod düğmesi; Makineyi kapatmak için elde taşınan açma/kapama düğmesine tekrar basın, görüntü ekranı ve dekoratif ışıklar söner.

El tipi elektrikli süpürge, farklı alanları temizlemek için döşeme aparatı, aralık başlığı, elektrikli yatak başlığı veya metal boru ile bağlanabilir.

1.Mobilya yüzeyindeki toz ve parçacıkları temizlemek için döşeme aletiyle bağlayın. (Şekil 20-1)

2. Yüksek yerlerdeki tozu temizlemek için metal boruya bağlayın. Metal borunun üst kapağını açın, metal boruyu uzatmak için tutma düğmesini yukarı doğru itin ve ardından boruyu elektrikli el süpürgesinin emme girişine takın.
Yüksek yerdeki tozu temizleyin. (Şekil 20-2)

3.Dar yerleri temizlemek için aralık başlığını kullanın. (Şekil 20-3)

4. Yatak veya kumaş kanepe üzerindeki toz, saç, toz akarlarını vb. temizlemek için elektrikli yatak başlığını bağlayın. (Şekil 20-4)

not

1. Pil %20'nin altına düştüğünde maksimum moduna geçilemez.

2. El süpürgesi kullanırken suyu çekmeyin, aksi takdirde motor arızalanır.

Makine şarjı

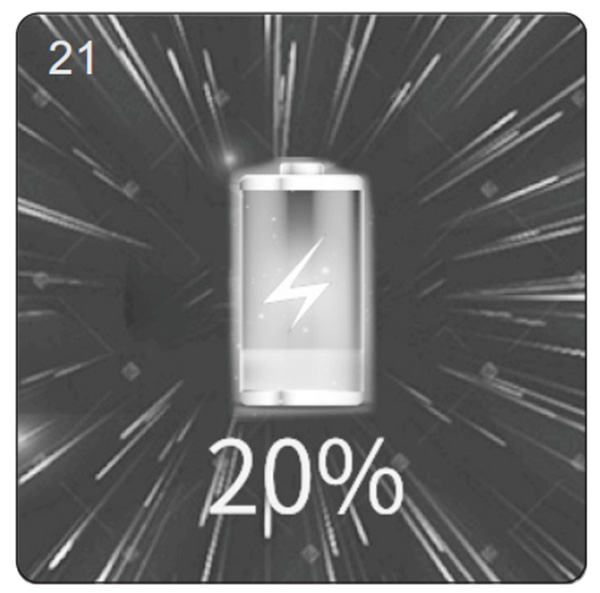

Adaptörü güç kaynağına bağlayın, şarj etmeye başlamak için dikey elektrikli süpürgeyi şarj tabanına yerleştirin.(Şek 21)

not

1. İlk kullanımdan önce lütfen pil takımını tamamen şarj edin ve ikinci şarjdan önce lütfen pil takımının ömrünü uzatmak için pili boşaltın;
2. Ürün uzun süre kullanılmayacaksa lütfen üç ayda bir şarj edin;
3. Şarj etmediğiniz zamanlarda kazara dokunma tehlikesini önlemek için lütfen adaptörü prizden çıkarın.

Brushroll havayla kurutma fonksiyonu (Şek 22)

Şarj modunda, 3 saat süreyle fırça rulosu havayla kurutma moduna girmek için tutma modu düğmesini 4 saniye basılı tutun. Havayla kurutma işlemi sırasında dekoratif ışık yanar ve fırça rulosu, havayla kurutma konumunu ayarlamak için aralıklarla hafifçe dönecektir; Kurutma modunu kapatmak için tekrar mod tuşuna basın.

not

Bu mod, nemli fırça rulosunun bakteri veya koku üretmesini önlemek için tasarlanmıştır. (Ekran Şekil 22'de gösterilmektedir)

Fırça rulosu ve hava yolu kendi kendini temizleme fonksiyonu

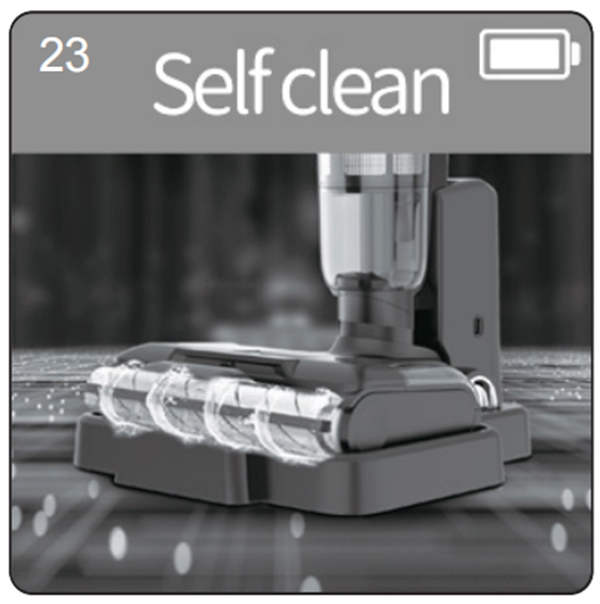

Şarj modunda, temizleme moduna girmek için kendi kendini temizleme düğmesine basın (Ekran Şekil 23'te gösterilmektedir). Kendi kendini temizleme tamamlandıktan sonra makine, fırça rulosu havayla kurutma moduna girer ve şarj moduna geri döner; Kendi kendini temizleme işlemi sırasında, kendi kendini temizleme modunu önceden sonlandırmak için açma/kapama düğmesine basın, makine şarj moduna dönecektir.

not

1. Kendi kendini temizleme modu yalnızca zemin başlığı hava yolunu ve sert zemin fırça rulosunu temizlemek içindir. Halı fırça rulosunu kendi kendine temizleme işlemi yapmayın.
2. Kendi kendini temizleme modunu açmadan önce, lütfen önce kirli su tankındaki kirli suyu boşaltın, makinenin şarj standına sağlam bir şekilde yerleştirildiğini, adaptörün prize takılı olduğunu ve şarj standına bağlandığını kontrol edin. Temiz su deposu en az 1/2 su hacmini tutar; Kendi kendini temizleme işlemini tamamladıktan sonra lütfen kirli su tankını tekrar temizleyin.
3. Pil gücü %10'a eşit veya daha az olduğunda, kendi kendini temizleme modu açılamaz ve bir süre şarj edildikten sonra normal şekilde açılabilir.

Temiz su deposu boş göstergesi

Su püskürtme fonksiyonunu kullanırken, ses/ekranda "Temiz su yok, su doldurun" mesajı görüntülenir (Şek 24 ve Şek 25 dönüşümlü olarak görüntülenir), lütfen makineyi kapatın ve temiz su deposuna su ekleyin. temiz modda, temiz su tankında su olmadığı tespit edilirse fırça rulosunun kendi kendini temizlemesi durdurulacaktır. Kendi kendini temizlemeye devam etmek için lütfen temiz su deposuna su ekleyin ve kirli su deposunu boşaltın, ardından kendi kendini temizleme modunu yeniden başlatın.

not

Temiz su eklerken, donanımlı JIMMY temizleme solüsyonunu ekleyebilirsiniz; oran, dolu bir su deposuna yaklaşık 1 şişe kapağı temizleme solüsyonudur, su sıcaklığı 40°C'yi geçemez.

Temiz su deposunu doldurun: Temiz su deposunu çıkardıktan sonra, su doldurma tapasını açın, su giriş deliğini ortaya çıkarmak için yana çevirin, temiz su ve temizleme solüsyonu dökün ve ardından tekrar orijinal konumuna takın ve yeniden takın. zemine temiz su deposu. (Şekil 26)

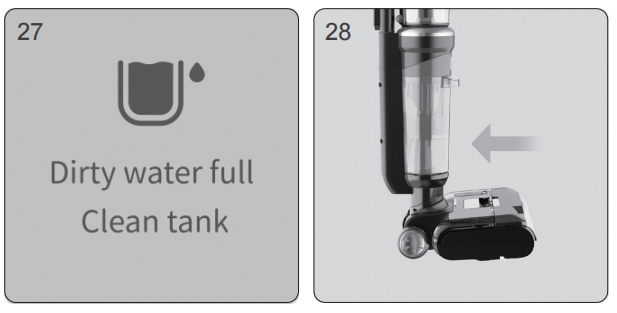

Kirli su deposu dolu göstergesi Dik süpürge kirli su deposunun dolduğunu algıladığında tüm makine duracak ve sesli uyarı verecektir. Lütfen kirli su deposunu tamamen temizleyip yerine koyun. (Şekil 27 ve Şekil 28 dönüşümlü olarak görüntülenir) Kendi kendini temizleme modunda kirli su tankının dolduğu tespit edildiğinde makine çalışmayı durduracak ve sesli uyarı verecektir. Lütfen kirli su deposunu tamamen temizleyip yerine koyun. Kirli su deposu temizliği: Kirli su deposu üst kapağını ve filtre çerçevesini çıkarıp, kirli suyu boşaltın, kirli su deposunu yıkadıktan sonra toplayıp tekrar zemin başlığına koyun. (detaylar için "Kirli su deposunun Temizliği ve Bakımı" bölümüne bakın)

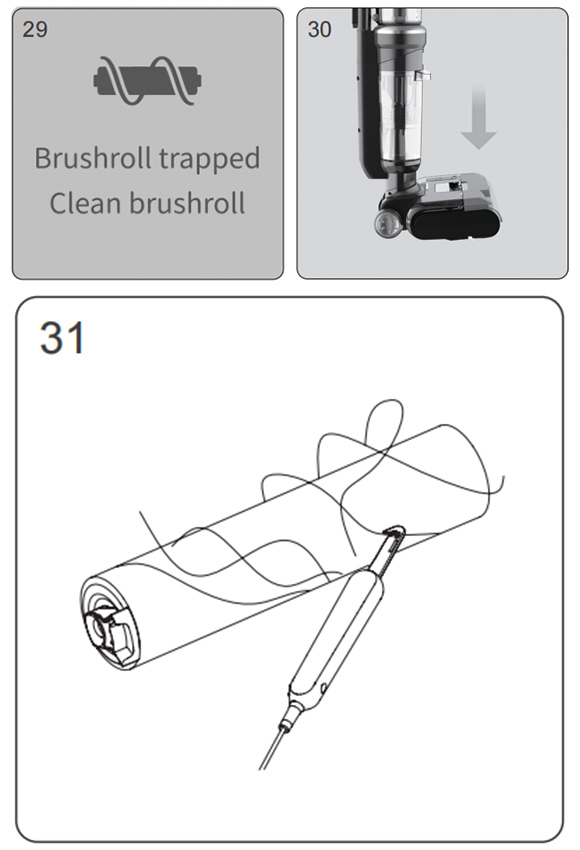

Fırça merdanesi sıkıştı göstergesi Süpürge çalışma veya temizleme modundayken, fırça merdanesi sıkışırsa tüm makine duracak ve sesli uyarı verecektir. (Şekil 29 ve Şekil 30 dönüşümlü olarak görüntülenir) Lütfen fırça rulosunu çıkarın, yabancı maddeleri veya fırça rulosuna dolaşmış saçları temizleyin. Fırça merdanesi temizliği: Camı çıkardıktan sonra, fırça merdanesini dışarı çekin, fırça merdanesine sarılan kılları temizlemek için temizleme fırçasının üzerindeki bıçağı kullanın ve fırça merdanesi ve zemin başlığına yapışan yabancı maddeleri temizleyin, Fırça merdanesini ve pencerenin arkasını takın. (Şekil 31) (detaylar için "Yer Başlığı Düzeneğinin Temizliği ve Bakımı" bölümüne bakın)

Hava yolu tıkalı göstergesi Dikey süpürge çalışma veya kendi kendini temizleme modundayken, hava yolu tıkanırsa makine çalışmayı durduracak ve sesli uyarı verecektir. Olası tıkanmış parçaları kontrol etmek ve temizlemek için lütfen ekrandaki talimatları izleyin. El süpürgesi çalışırken hava yolunun tıkanması durumunda süpürge otomatik olarak duracaktır. Şu anda toz kabının ve HEPA'nın temizlenmesi gerekiyor. (Ekranda görüntülenen içerik şu şekildedir: Dik elektrikli süpürgenin tıkanması Şekil 32-1、32-2、32-3、 32-4、32-5'te ve el tipi elektrikli süpürgenin tıkanması gösterilmektedir. Şekil 32-1, 32-2)
Hava yolu temizliği: 1.Kirli su deposunu sökün, kirli su deposu üst kapağını ve filtresini çıkartın, tüm parçaları yıkayıp tekrar yerine takın. 2. Zemin başlığının hava yolundaki kiri, yabancı maddeleri ve saçları temizlemek için boru fırçasını kullanın. 3.Toz kabını çıkarın, toz kabını boşaltın, HEPA'yı çıkarın, ardından siklonu çıkarıp parçalarına ayırın, tüm parçaları temizleyin ve toz kabını yeniden takın. (Ayrıntılar için "Temizlik ve Bakım" bölümüne bakın)

Ses işlevi Yeni makinenin sesi varsayılan olarak açıktır; ses işlevini kapatmak için sessiz düğmesine basın; ses işlevini açmak için sessiz düğmesine tekrar basın. (Şek 33) Not: El tipi elektrikli süpürgeyi kullanırken ses işlevi yoktur.

Pil gücü göstergesi Dikey süpürge çalışırken, ses "Pil zayıf. Lütfen pili şarj edin" uyarısını verirse, lütfen şarj ettikten sonra kullanın. (Şek 34) Dikey süpürge çalışırken, ses "Pil zayıf. Makine yakında kapatılacak. Lütfen pili şarj edin" uyarısını verirse, güç tükenmek üzeredir ve otomatik olarak kapanacaktır. Kullanım için şarj edilmesi gerekiyor. Elektrikli süpürgeyi kullanırken, ekranın sağ üst köşesindeki simge sol pil gücünü gösterir: tam şebeke %75 ila %100 pil anlamına gelir; 3/4 ızgara, pilin %50 ila %75'i anlamına gelir; 1/2 ızgara, %25 ila %50 pil anlamına gelir; 1/4 ızgara, pilin %1 ila %25'i anlamına gelir; Boş, pilin boş olduğu anlamına gelir ve kullanımdan önce şarj edilmesi gerekir.

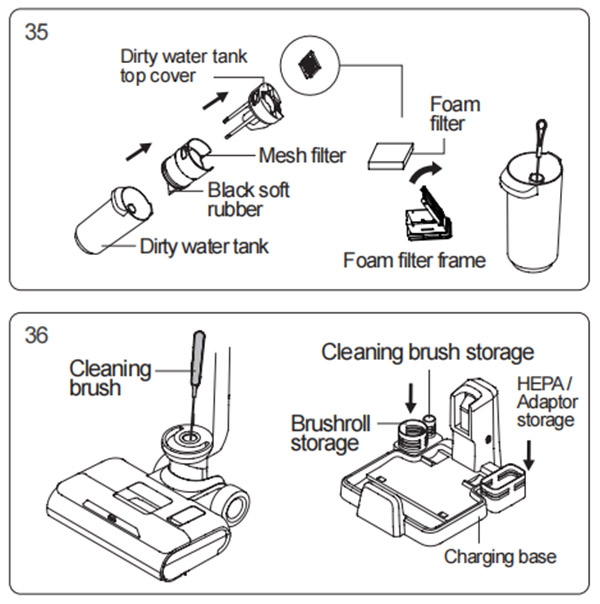

Temizlik ve Bakım Kirli su deposu temizliği (Şek 35) Elektrikli süpürgeyi kapattıktan sonra kirli su deposunu çıkarın, su deposu üst kapağını kaldırın ve köpük filtre çerçevesini buradan çıkarın, köpük filtre çerçevesinin döner kapağını açın, köpük filtresini çıkarın. Su deposundaki kirli suyu ve kiri dökün, ardından kirli su deposunu, su deposu kapağını, köpük filtre çerçevesini ve köpük filtreyi yıkayın. Kirli su deposu borusunda yabancı madde varsa temizleme fırçasıyla temizlenebilir; Yukarıdaki parçaları yıkadıktan sonra kurutun. Daha sonra tüm parçaları tekrar kirli su tankına monte edin. Not: 1. Dik elektrikli süpürgeyi kullandıktan sonra kirli tankın hemen temizlenmesi tavsiye edilir; 2. Filtreyi yeniden takarken, filtrenin altındaki siyah yumuşak lastiği katlamayın. Zemin başlığı temizliği (Şek 36) Fırça rulosu penceresini, fırça rulosunu, temiz su tankını ve kirli su tankını çıkardıktan sonra, borudaki yabancı maddeleri ve tortuları temizlemek için temizleme fırçasını kirli su tankının montaj konumunun altındaki dairesel delikten geçirin. ve tıkanmış saçlar; Temizleme fırçasının üzerindeki bıçağı kullanarak, fırça rulosuna dolaşmış saçları kesin; Makinenin kirli kısımlarını silin (fırça rulosu kuruması için aksesuar tutucuya yerleştirilebilir). Not:Fırça rulosunu çıkardıktan sonra yer başlığını ayrı olarak yıkamayın.

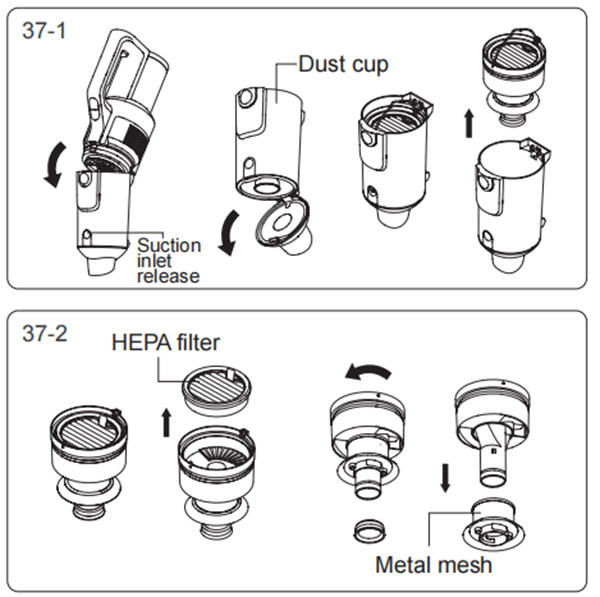

Toz haznesinin temizlenmesi (Şekil37-1,37-2) Toz haznesini el süpürgesinden çıkarmak için toz haznesi serbest bırakma düğmesine basın; emme girişini açmak ve toz kabını boşaltmak için emme girişi serbest bırakma düğmesine basın; Siklon düzeneğini çıkarın; HEPA filtresini çıkarın; Metal ağı tutun, metal ağın kilidini açmak için döndürün ve ardından aşağı doğru çıkarın. Her parçayı temizledikten, sildikten ve kuruttuktan sonra toz kabını sırayla takın ve ardından el süpürgesine takın.
